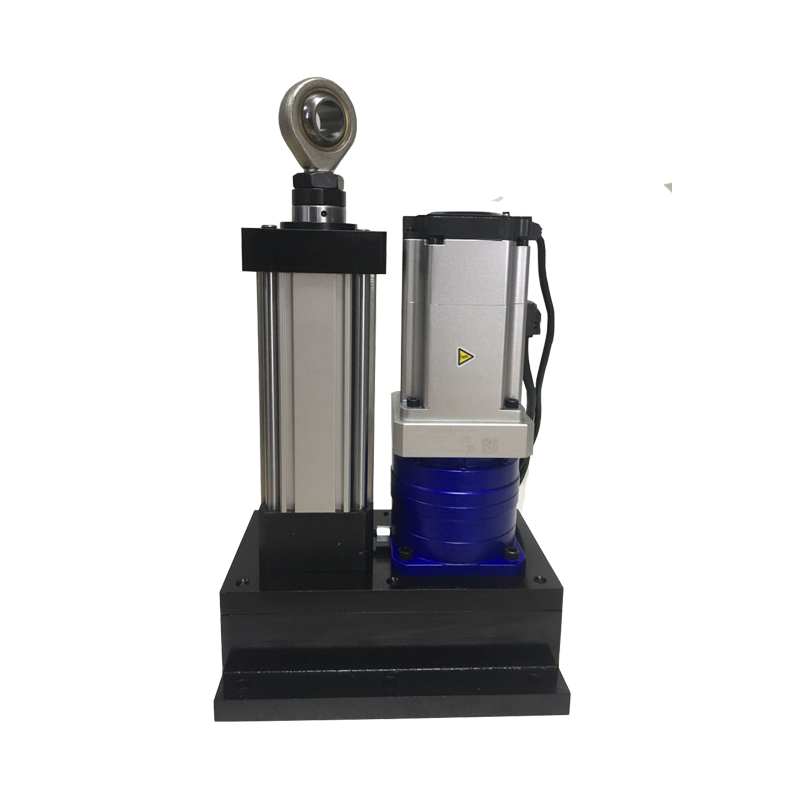

電動缸廠家解析什么是折返式電動缸（折疊式電動缸）
文章出處：合富源 人氣：發表時間：2019-06-05 14:08
折返式電動缸就伺服電動缸中的一種分類，折返式電動缸也可以稱為折疊式電動缸、平行式電動缸。折返式電動缸電機平行于電缸安裝，中間通過同步帶輪鏈接這種結構伺服電機（步進電機）的軸線與滾珠絲杠的軸線平行安裝，兩者之間通過同步帶輪鏈接。折返式的安裝形式使得電缸總體長度較短，可滿足安裝場合空間有限的應用。同時還能通過同 步帶輪來小范圍調節電缸減速比例。
折返式電動缸（折疊式電動缸）的結構
折返式電動缸（折疊式電動缸）包括：基座、絲桿、壓桿、電機、以及用于容納所述絲桿和所述壓桿的殼體，所述電機的輸出軸與所述絲桿的一端驅動連接，以使與所述絲桿相匹配的壓桿沿所述絲桿的軸向往復運動；所述殼體包括前缸套、后缸套、缸體以及多個套桿，所述前缸套與所述后缸套分別與所述缸體的兩端扣合，所述套桿以可拆卸方式并沿著所述缸體的外周壁間隔固定于所述前缸套與所述后缸套之間，所述套桿與所述缸體外壁緊貼配合。
折返式電動缸（折疊式電動缸）的安裝方式
折返式電動缸（折疊式電動缸）可以分為三種，分別為：帶導柱安裝、前法蘭板安裝和臥式法蘭安裝。
